ギロチンプレス®
![](/products/guillotine/guillotine_press/images/img_slider_006.jpg)
![](/products/guillotine/guillotine_press/images/img_slider_001.jpg)
![](/products/guillotine/guillotine_press/images/img_slider_002.jpg)
![](/products/guillotine/guillotine_press/images/img_slider_003.jpg)
![](/products/guillotine/guillotine_press/images/img_slider_004.jpg)
![](/products/guillotine/guillotine_press/images/img_slider_005.jpg)
概要
大型スクラップの大量処理に活躍
廃船材や廃建築材など、ヘビー級のスクラップを製鋼原料として適合する寸法に圧縮切断処理することを主目的に設計された処理機械です。強靭、強固な構造で切断力は抜群。一回の処理量は他を圧倒しています。しかも、エンコーダー制御により、機械動力をコントロール。機械のサイクル向上を実現しました。
特長
強固なボディと容易なメンテナンス
カッティング盤は鋳鋼製で、過酷な作業に対応できる構造となっています。
ガイドは焼入れされた特殊鋼を使用。脱着式ですのでメンテナンスも容易です。
![刃](/products/guillotine/guillotine_press/images/img_index_001.jpg)

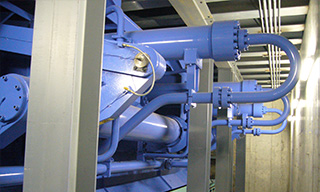

蛇行防止構造
横押移動盤にはリンク機構の平行装置が取り付けられ、作動時の蛇行を防止する構造となっています。
![平行装置](/products/guillotine/guillotine_press/images/img_index_002.jpg)
省設置スペースと考えられた設計
油圧バルブを2個に集約、配管をコンパクト化し、設置スペースが少なくメンテナンスが容易です。
ショック、騒音・振動が小さく、環境に優しい設計になっています。
![ロジックバルブ](/products/guillotine/guillotine_press/images/img_index_003.jpg)
処理例
形鋼や軽量形鋼及びガサ物などを圧縮・切断します。
![](/products/guillotine/guillotine_press/images/img_index_004.jpg)
処理前
![](/products/images/icon_arrow.png)
![](/products/guillotine/guillotine_press/images/img_index_005.jpg)
処理後
![](/products/guillotine/guillotine_press/images/img_index_006.jpg)
処理前
![](/products/images/icon_arrow.png)
![](/products/guillotine/guillotine_press/images/img_index_007.jpg)
処理後
ラインナップ
横にスクロールしてご覧ください。
型式 | 供給ボックス寸法 (W)×(H)×(L)mm |
能力(MN) | 動力 (kW) |
切断回数 (回/min) |
刃幅 (mm) |
||||
---|---|---|---|---|---|---|---|---|---|
切断 | 押え | 送り | 横押し | 半蓋 | |||||
500B型 | 2000×1100×5000 | 5 | 2 | 0.75 | 2 | 0.5 | 111 | 2.8 | 900 |
800AK型 | 2200×1100×5000 | 8 | 3 | 1 | 2 | 0.5 | 148 | 2.6 | 1000 |
2500×1500×6000 | 8 | 3 | 1 | 4 | 1 | 148 | 2.6 | 1000 | |
1000AK型 | 2500×1500×6000 | 10 | 4 | 1 | 4 | 1 | 222 | 2.8 | 1000 |
3000×1500×6000 | 10 | 4 | 1 | 4 | 1 | 222 | 2.8 | 1000 | |
1250AK型 | 3000×1500×6000 | 12.5 | 4 | 1 | 4 | 1 | 296 | 2.5 | 1250 |
3000×2000×7000 | 12.5 | 4 | 1.5 | 5 | 1.5 | 296 | 2.5 | 1250 | |
1600AK型 | 3000×2000×7000 | 16 | 6 | 1.5 | 6 | 2.25 | 370 | 2.3 | 1250 |
3000×2000×9000 | 16 | 6 | 1.5 | 6 | 2.25 | 444 | 2.6 | 1250 | |
1800AK型 | 3000×2000×9000 | 18 | 6 | 2 | 8 | 4 | 444 | 2.4 | 1250 |
※このラインナップは技術改良のため予告なく変更することがあります。
※1MNは旧表示の約100トンに相当。
