PAN型スクラッププレス 三方締め・横蓋タイプ
特長
低級屑から廃車、新断材にいたるまで、多種多様なスクラップの圧縮成型が可能。リンク機構による蛇行防止装置を装備し、ワイドな投入ボックスでスクラップの投入も容易に行えます。
処理例

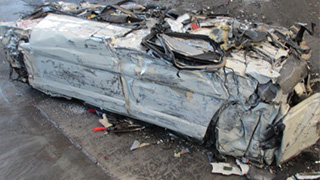

新断材を炉前サイズ、廃自動車をＡプレス材に圧縮成形致します。
処理前
処理後
処理前
処理後
ラインナップ
横にスクロールしてご覧ください。
| 型式 | 供給ボックス 寸法 W×L×H（mm） |
成型品 寸法 W×L×H（mm） |
成型品 重量 （kg） |
サイクルタイム 無負荷 （秒/回） |
シリンダ能力（MN） | 最大面圧 主押し （kN/㎠） |
動力 (kW) |
処理 能力 （t/8h） |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主押し | 横押し | 上蓋 | 扉 | ||||||||
| 35PAN | 1800×3500×900 | 500×L×600 | 400 | 80 | 2.0 | 2.0 | 1.0 | 0.5 | 0.67 | 74 | 96 |
| 50PAN | 2000×5000×1200 | 700×L×600 | 430 | 63 | 2.2 | 2.2 | 1.5 | 0.6 | 0.52 | 148 | 120 |
※処理能力は、実質処理量の目安として、投入時間を考慮した場合の推定値を表示しています。
※これらのラインナップは改良のため予告なく変更することがあります。
※１MNは旧表示の約100tfに相当。
