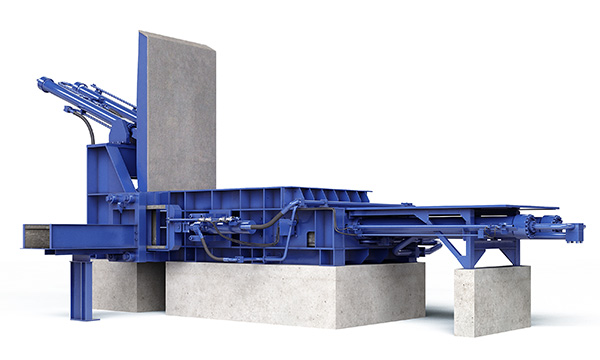

PCN型スクラッププレス 三方締め・縦型タイプ
特長
低級屑・新断材・廃家電等各種のスクラップを、製鉄原料として適合するサイズに圧縮成型。
- 遠隔操作により投入から出荷までの一貫作業が可能です。
- 摺動面には特殊鋼プレートを採用。耐久性・経済性にも優れています。
処理例
新断材及びアルミサッシを炉前サイズに圧縮成形致します。ご希望に合わせて、圧縮力は高圧・低圧の切替ることが可能です。
処理前
処理後
処理前
処理後
ラインナップ
横にスクロールしてご覧ください。
| 型式 | 供給ボックス 寸法 W×L×H（mm） |
成型品 寸法 W×L×H（mm） |
成型品 重量 （kg） |
サイクルタイム 無負荷 （秒/回） |
シリンダ能力（MN） | 最大面圧 主押し （kN/㎠） |
動力 (kW) |
処理 能力 （t/8h） |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主押し | 横押し | 上蓋 | 扉 | ||||||||
| 30PCN | 1800×3000×950 | 500×L×600 | 400 | 80 | 2.0 | 2.0 | 1.2 | 0.5 | 0.67 | 74 | 96 |
| 2000×3000×1100 | 500×L×650 | 400 | 75 | 2.5 | 2.0 | 1.2 | 0.6 | 0.77 | 111 | 104 | |
| 35PCN | 1800×3500×950 | 500×L×600 | 450 | 85 | 2.0 | 2.0 | 1.2 | 0.5 | 0.67 | 74 | 103 |
| 2000×3500×950 | 500×L×600 | 460 | 73 | 2.0 | 2.0 | 1.2 | 0.6 | 0.67 | 111 | 117 | |
| 41PCN | 1800×4100×1000 | 600×L×600 | 550 | 85 | 2.5 | 2.5 | 1.2 | 0.65 | 0.69 | 111 | 126 |
| 2000×4100×1100 | 600×L×700 | 600 | 110 | 3.0 | 3.0 | 1.5 | 0.8 | 0.71 | 111 | 115 | |
※このシリーズは上記の他、新断材専用の20・25プレスもあります。
※処理能力は、実質処理量の目安として、投入時間を考慮した場合の推定値を表示しています。
※これらのラインナップは改良のため予告なく変更することがあります。
※１MNは旧表示の約100tfに相当。
